12. Результат расчета

• Результат расчета

  • Общая информация

  • Открытие диалога результатов расчета

  • Вкладка «По режимам»

  • Вкладка «Профиль»

  • Вкладка «Общее»

12.1. Общая информация

Примечание

Диалог результатов расчета входит не во все комплекты поставки VoltExpert. Его доступность зависит от приобретенной лицензии.

После проведения расчета или построения отчета появляется возможность посмотреть результат расчета потерь напряжения в отдельном диалоге.

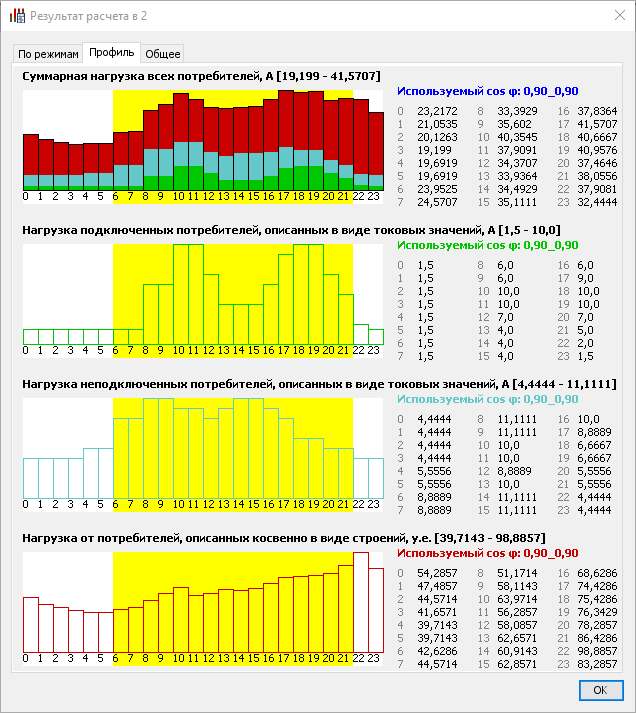

Диалог выглядит следующим образом:

Данный диалог позволяет получить наглядное представление об изменении тока в любой точки схемы в течение суток.

Также в нем представлена информация по вкладу потребителей различных типов (строений, токовых подключенных, токовых неподключенных).

12.2. Открытие диалога результатов расчета

Примечание

Открытие диалога результатов расчета возможно только после проведения расчета или построения отчета.

Существует два варианта открытия диалога:

• клик по интересующей точке с зажатым Alt

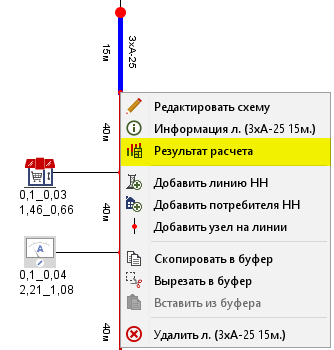

• клик правой кнопкой мыши на интересующей точке и выбор пункта Результат расчета



Любой из этих вариантов откроет диалог результатов расчета для выбранной точки

12.3. Вкладка «По режимам»

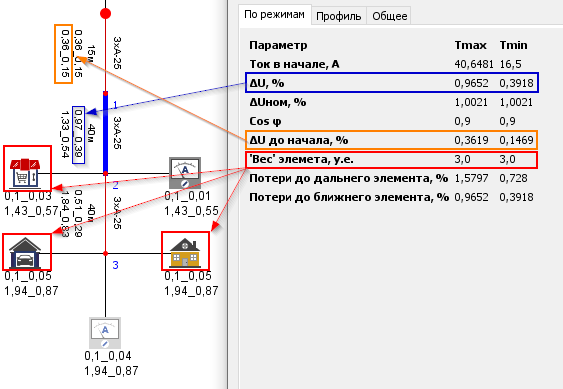

В данной вкладке содержится информация о расчете потерь напряжения по режимам нагрузок (наибольших и наименьших) для выбранной точки

• Ток в начале, А - ток в начале выбранного элемента. На примере выше - ток в точке 1.

• ΔU, % - падение напряжения на элементе. На примере выше - на участке линии 1-2.

• ΔUном, % - номинальное падение напряжения на элементе. Абстрактная величина, влияющая на цвет участка.

• Cos φ - значение Cos φ в выбранной точке.

• ΔU до начала, % - суммарные потери напряжения от фидера до начала текущего элемента.

• „Вес“ элемента, у.е. - суммарный „вес“ нетоковых элементов ниже по схеме.

• Потери до дальнего элемента, % - суммарные потери до наиболее электрически дальнего элемента от начала текущего.

• Потери до ближнего элемента, % - суммарные потери до наиболее электрически ближнего элемента от начала текущего.

12.4. Вкладка «Профиль»

Примечание

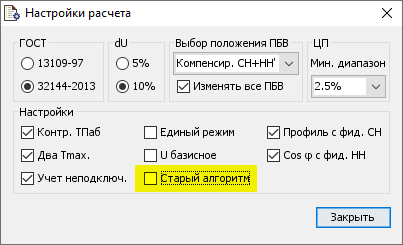

Если данная вкладка отсутствует, убедитесь, что в настройках расчета не отмечена галочка «Старый алгоритм»

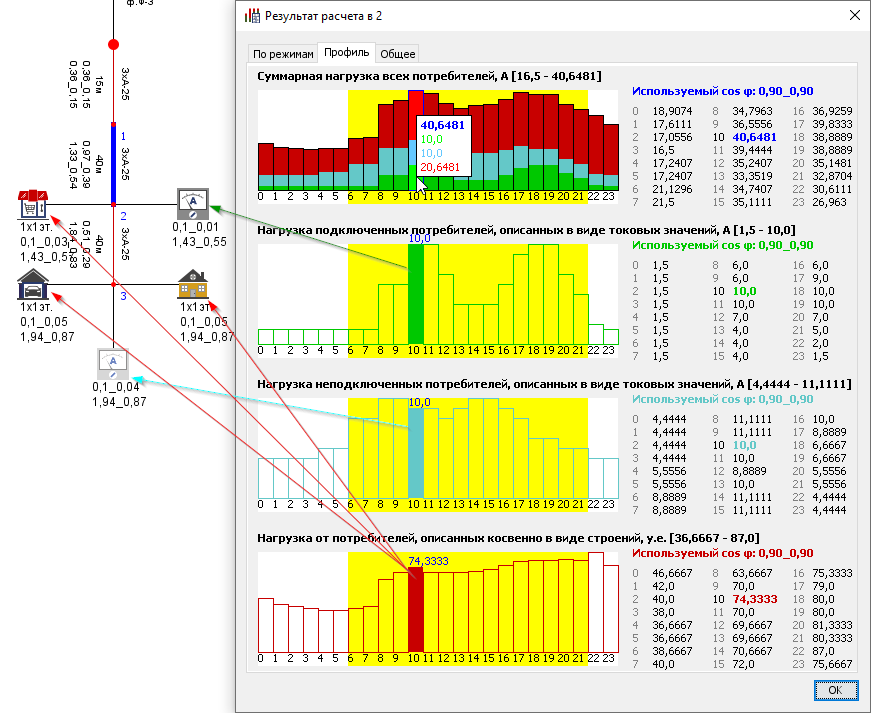

В данной вкладке содержится почасовой график нагрузки в выбранной точке с разбиением по вкладу токов разного вида потребителей (здания, токовые подключенные, токовые неподключенные)

На верхнем графике показана суммарная нагрузка от всех трех типов потребителей.

Нижние три графика показывают нагрузку от потребителей каждого типа.

При наведении курсора мыши на график - подсвечивается выбранный час и отображаются значения нагрузки в этот час.

12.5. Вкладка «Общее»

В данной вкладке отображается информация по расчетам, общая для всей схемы.

• Время наиб. нагрузок / Время наим. нагрузок - временные интервалы режимов наибольших и наименьших нагрузок ЦП.

• δUвЦП“ / δUнЦП“ - верхняя и нижняя границы нормально допускаемых граничных значений δU на ЦП в режиме наибольших нагрузок.

• δUвЦП» / δUнЦП» - верхняя и нижняя границы нормально допускаемых граничных значений δU на ЦП в режиме наименьших нагрузок.
